Ariston Clas Premium EVO 24 robbantott ábra
Az alábbi kategóriában láthatja az Ariston Clas Premium EVO 24 gázkazán robbantott ábráját. Ez a gázkazán egy olyan rajza, mely az alkotó elemeit méretarányosan, egymástól eltolva ábrázolja a készülék gyártója. Ezt külön részegységekre bontva adja meg, amit egy lenyíló ablakban láthat.
Márka: Ariston
Modell: Clas Premium EVO
Típus: 24
Cikkszám: 3300457
A lenti feliratokra kattintva ingyenes letöltheti a készülék dokumentációját:
![Ariston Clas Premium EVO 24 robbantott ábra](https://www.fokabt.hu/img/19907/catpic_165521/680x680,r/165521.webp?time=1721982161)

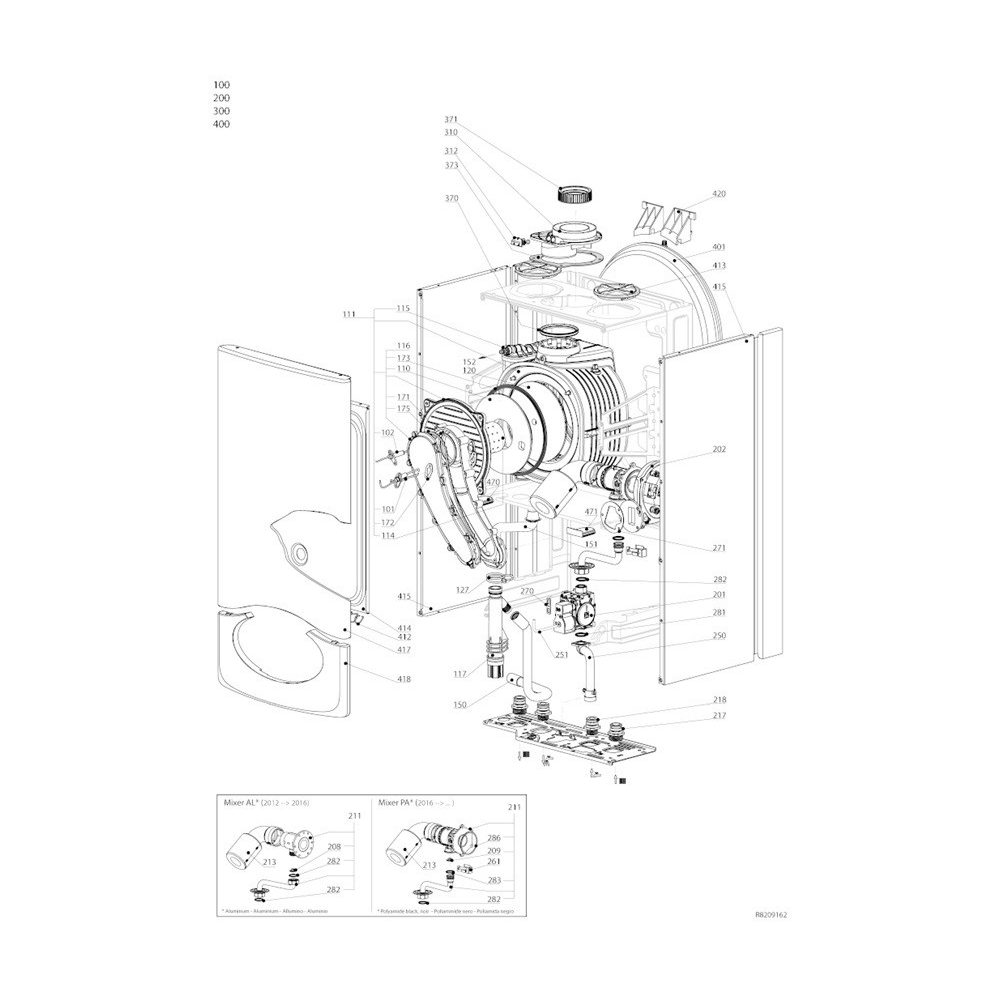

1- ÉGŐ-VENTILLÁTOR-ZÁRT ÉGÉSTÉR-TÜZELÉSTECHNIKA
![1- ÉGŐ-VENTILLÁTOR-ZÁRT ÉGÉSTÉR-TÜZELÉSTECHNIKA](https://www.fokabt.hu/img/19907/catpic_636988/680x680,r/636988.webp?time=1721978091)

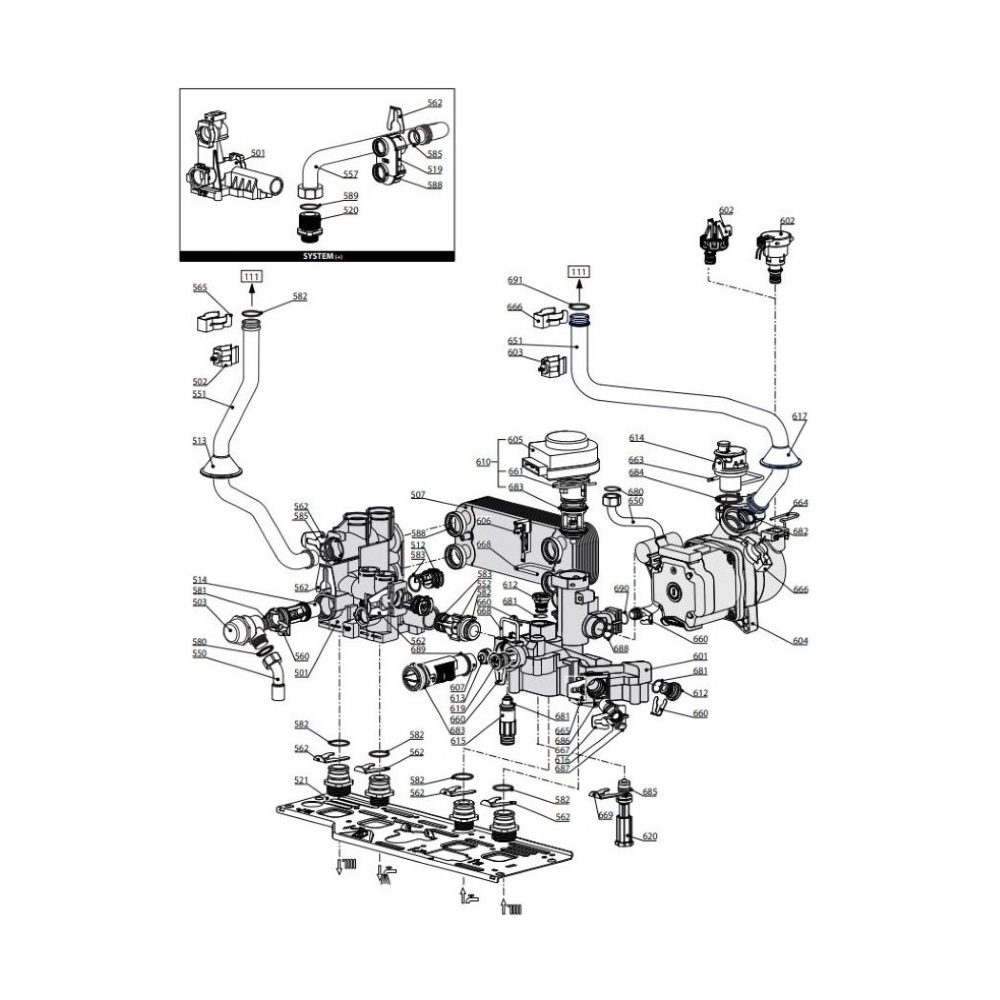

2 - HIDRAULIKUS BLOKK
![2 - HIDRAULIKUS BLOKK](https://www.fokabt.hu/img/19907/catpic_961582/680x680,r/961582.webp?time=1721980165)

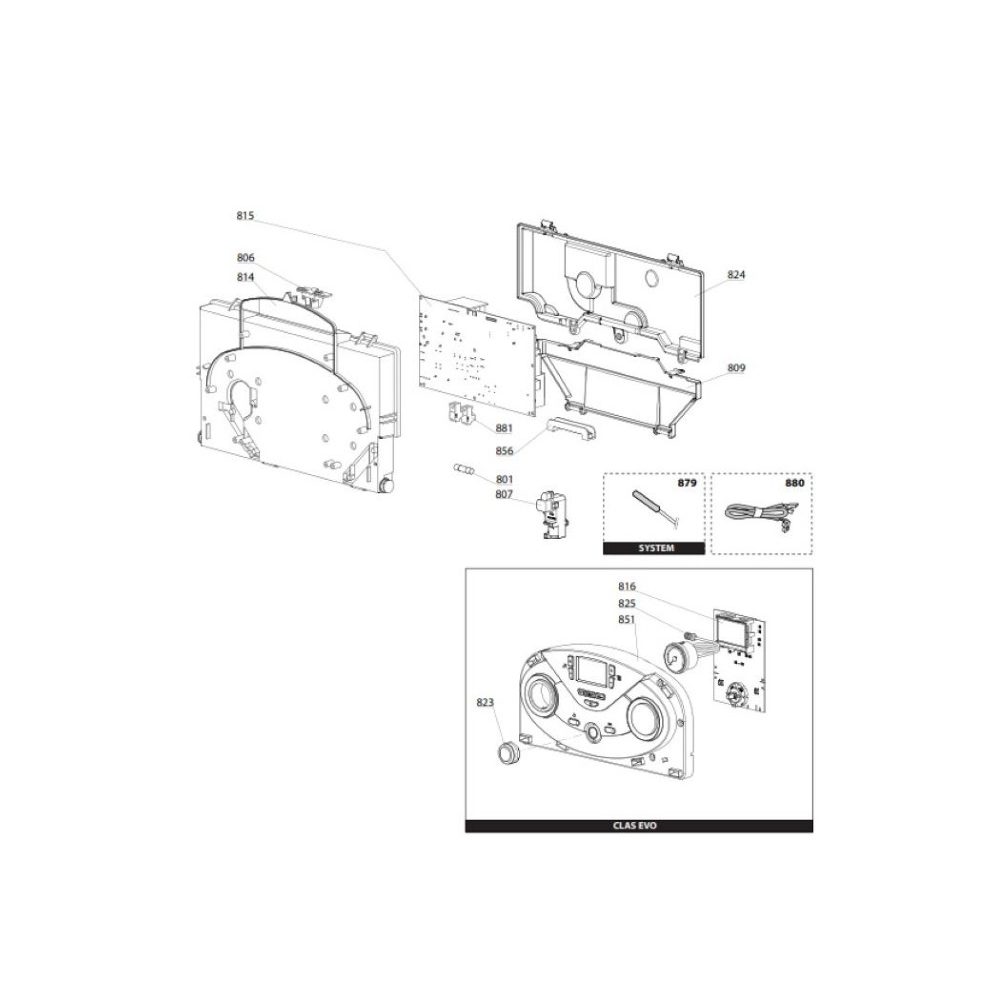

3 - VEZÉRLŐ EGYSÉG - TARTOZÉKOK
![3 - VEZÉRLŐ EGYSÉG - TARTOZÉKOK](https://www.fokabt.hu/img/19907/catpic_971864/680x680,r/971864.webp?time=1721981269)
