Saunier Duval Semiatek Condens 24 robbantott ábra
Az alábbi kategóriában láthatja a Saunier Duval Semiatek Condens 24 gázkazán robbantott ábráját. Ez a gázkazán egy olyan rajza, mely az alkotó elemeit méretarányosan, egymástól eltolva ábrázolja a készülék gyártója. Ezt külön részegységekre bontva adja meg, amit egy lenyíló ablakban láthat.
Márka: Saunier Duval
Modell: Semiatek Condens
Típus: 24
Cikkszám: 0010020408
Gyártási idószak: 2016 - napjainkig
A lenti feliratokra kattintva ingyenes letöltheti a készülék dokumentációját:
![Saunier Duval Semiatek Condens 24 robbantott ábra](https://www.fokabt.hu/img/19907/catpic_387172/680x680,r/387172.webp?time=1723634065)

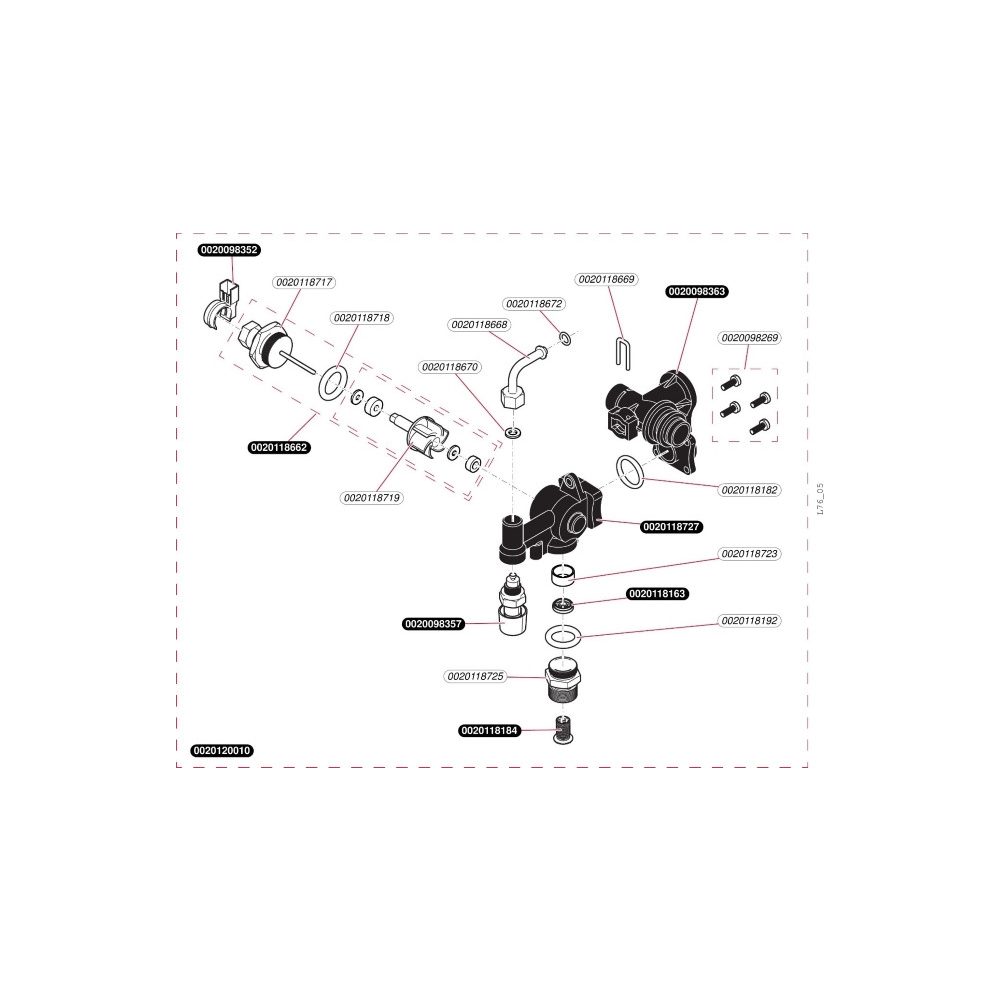

1-Áramlásérzékelő
![1-Áramlásérzékelő](https://www.fokabt.hu/img/19907/catpic_521679/680x680,r/521679.webp?time=1723633927)

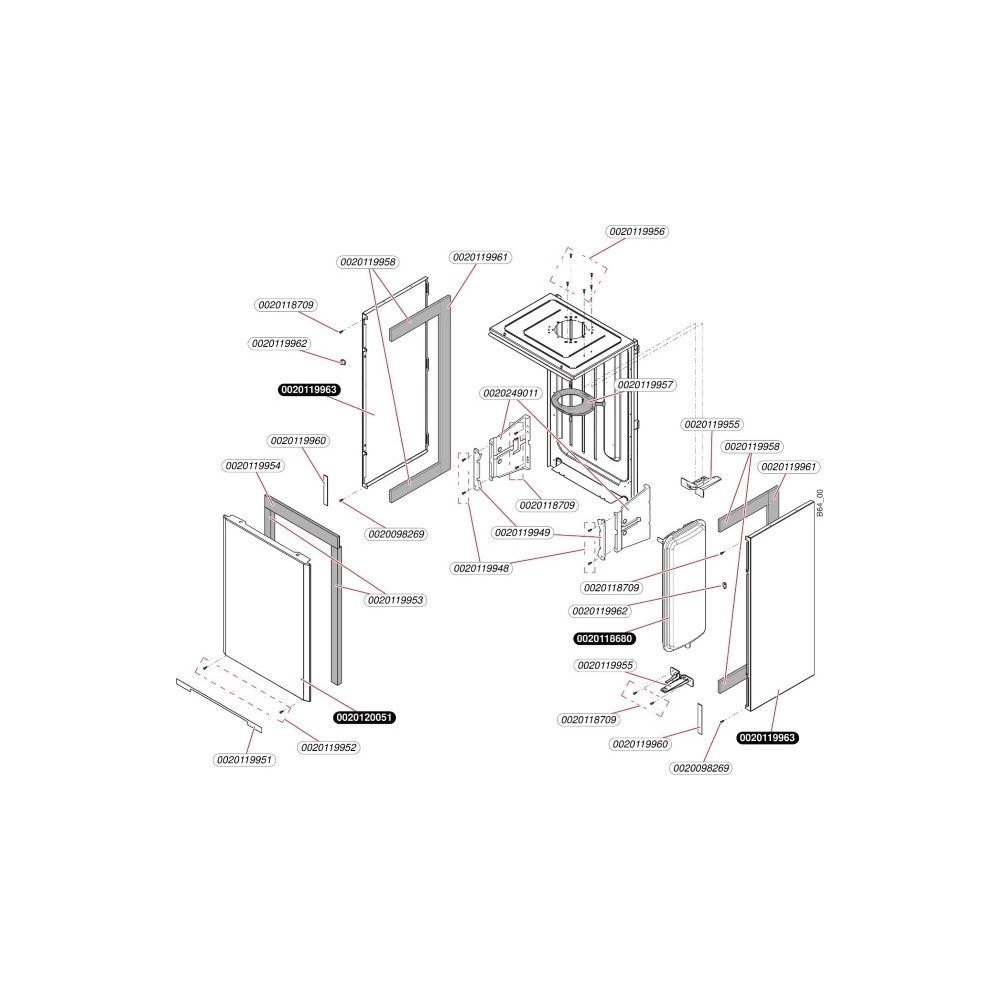

2-Burkolat
![2-Burkolat](https://www.fokabt.hu/img/19907/catpic_670964/680x680,r/670964.webp?time=1723633934)

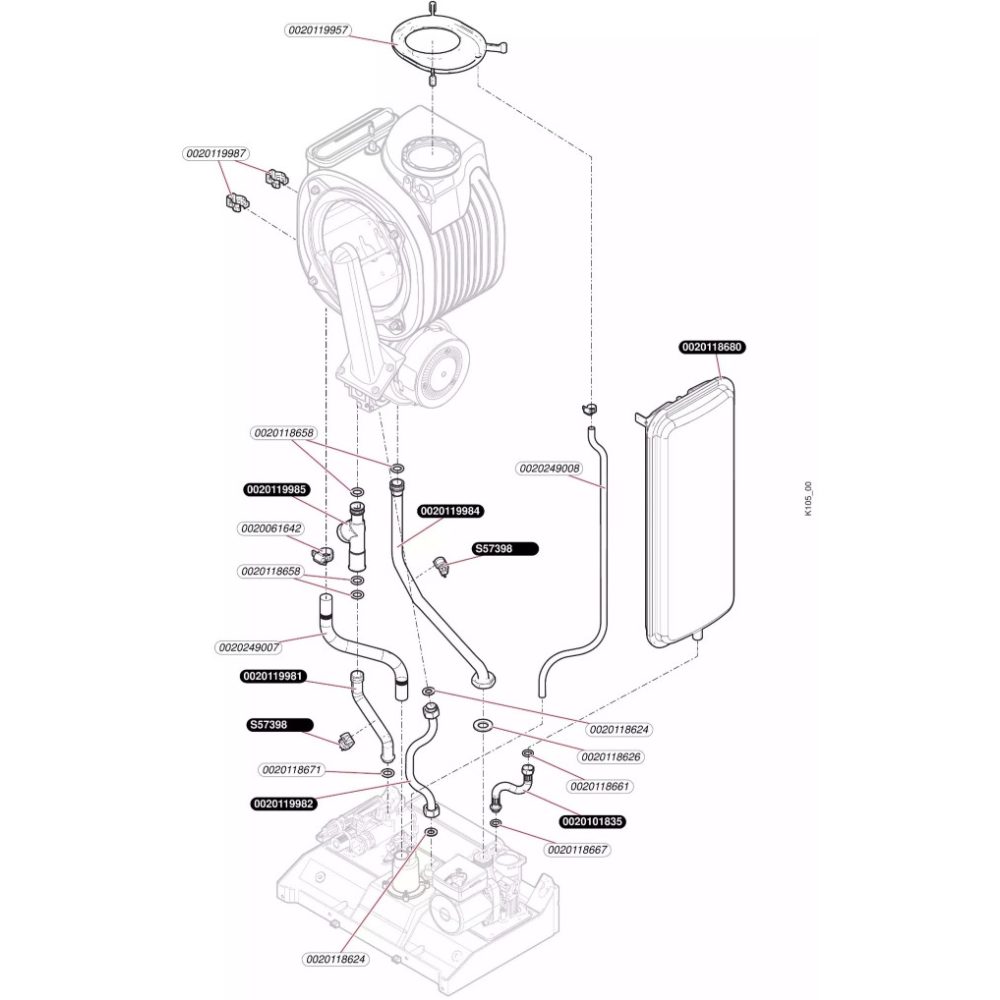

3-Csövek
![3-Csövek](https://www.fokabt.hu/img/19907/catpic_975741/680x680,r/975741.webp?time=1723633940)

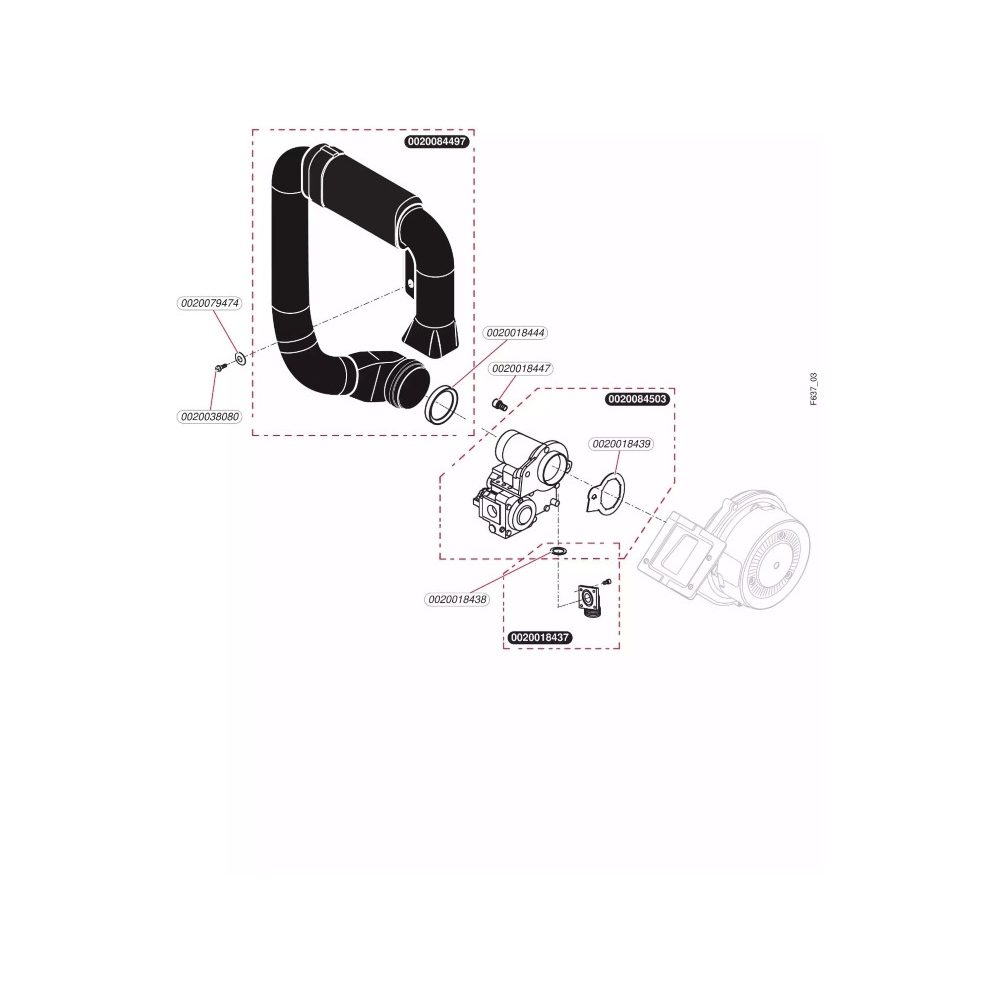

4-Gázszelep
![4-Gázszelep](https://www.fokabt.hu/img/19907/catpic_127258/680x680,r/127258.webp?time=1723633948)
5-Gyújtó égő
![5-Gyújtó égő](https://www.fokabt.hu/img/19907/catpic_146491/680x680,r/146491.webp?time=1723633954)
6-Hidraulika
![6-Hidraulika](https://www.fokabt.hu/img/19907/catpic_377460/680x680,r/377460.webp?time=1723633961)
7-Hőcserélő
![7-Hőcserélő](https://www.fokabt.hu/img/19907/catpic_617920/680x680,r/617920.webp?time=1723633968)
8-Kábelek, elektronika
![8-Kábelek, elektronika](https://www.fokabt.hu/img/19907/catpic_467319/680x680,r/467319.webp?time=1723634002)
9-Váltószelep
![9-Váltószelep](https://www.fokabt.hu/img/19907/catpic_101183/680x680,r/101183.webp?time=1723634010)
10-Ventilátor, gázarmatúra
![10-Ventilátor, gázarmatúra](https://www.fokabt.hu/img/19907/catpic_854021/680x680,r/854021.webp?time=1723634017)
