Saunier Duval Thema Condens 25-A robbantott ábra
Az alábbi kategóriában láthatja a Saunier Duval Thema Condens F25-A gázkazán robbantott ábráját. Ez a gázkazán egy olyan rajza, mely az alkotó elemeit méretarányosan, egymástól eltolva ábrázolja a készülék gyártója. Ezt külön részegységekre bontva adja meg, amit egy lenyíló ablakban láthat.
Márka: Saunier Duval
Modell: Thema Condens
Típus: 25-A
Cikkszám: 0010017378
Gyártási idószak: 2015 - 2021
A lenti feliratokra kattintva ingyenes letöltheti a készülék dokumentációját:
![Saunier Duval Thema Condens 25-A robbantott ábra](https://www.fokabt.hu/img/19907/catpic_946479/680x680,r/946479.webp?time=1721982629)

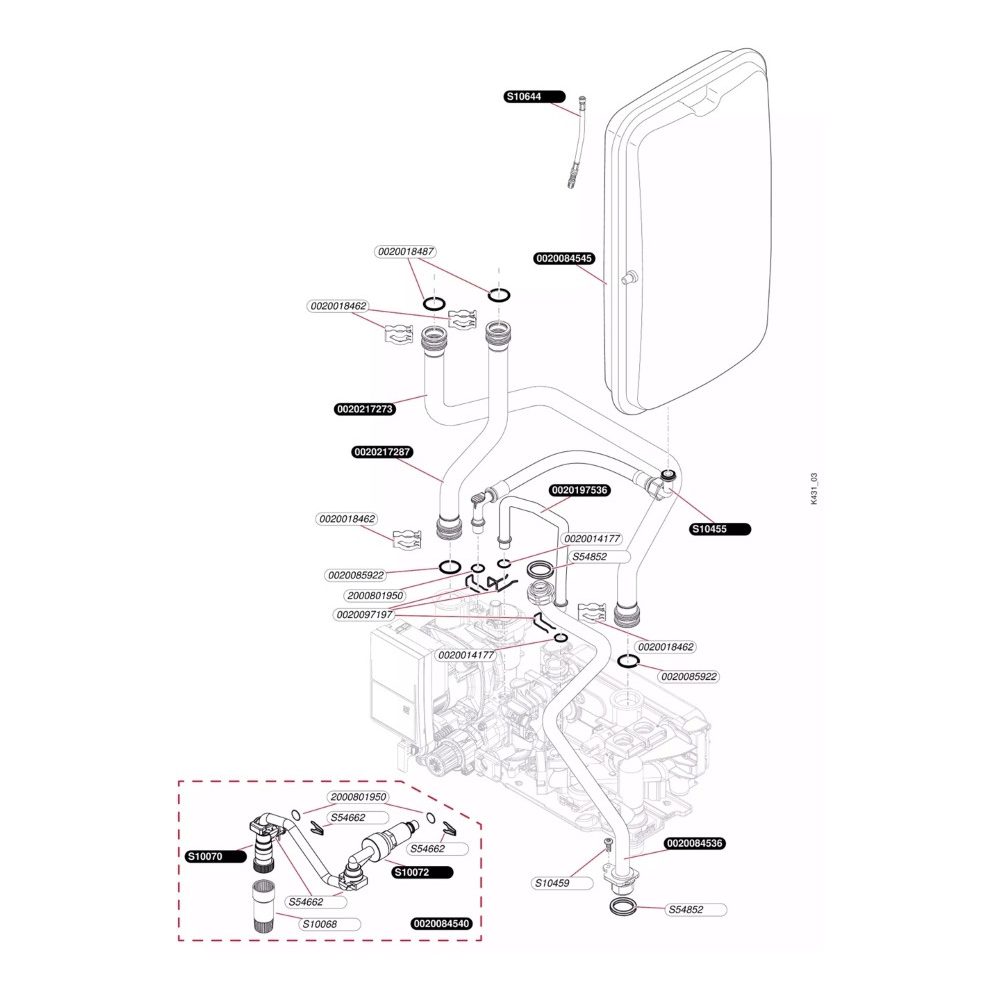

1-Csövek
![1-Csövek](https://www.fokabt.hu/img/19907/catpic_492290/680x680,r/492290.webp?time=1722005142)

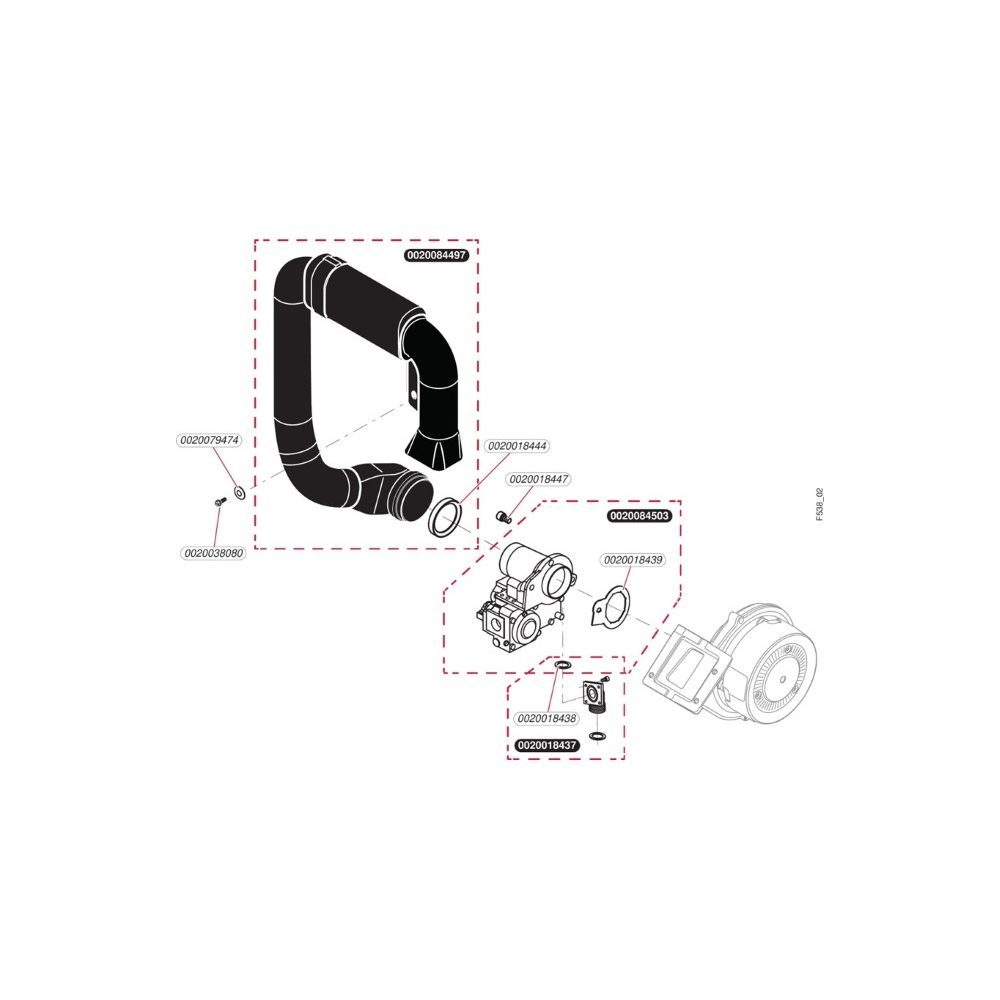

2-Gázszelep
![2-Gázszelep](https://www.fokabt.hu/img/19907/catpic_508964/680x680,r/508964.webp?time=1722005149)

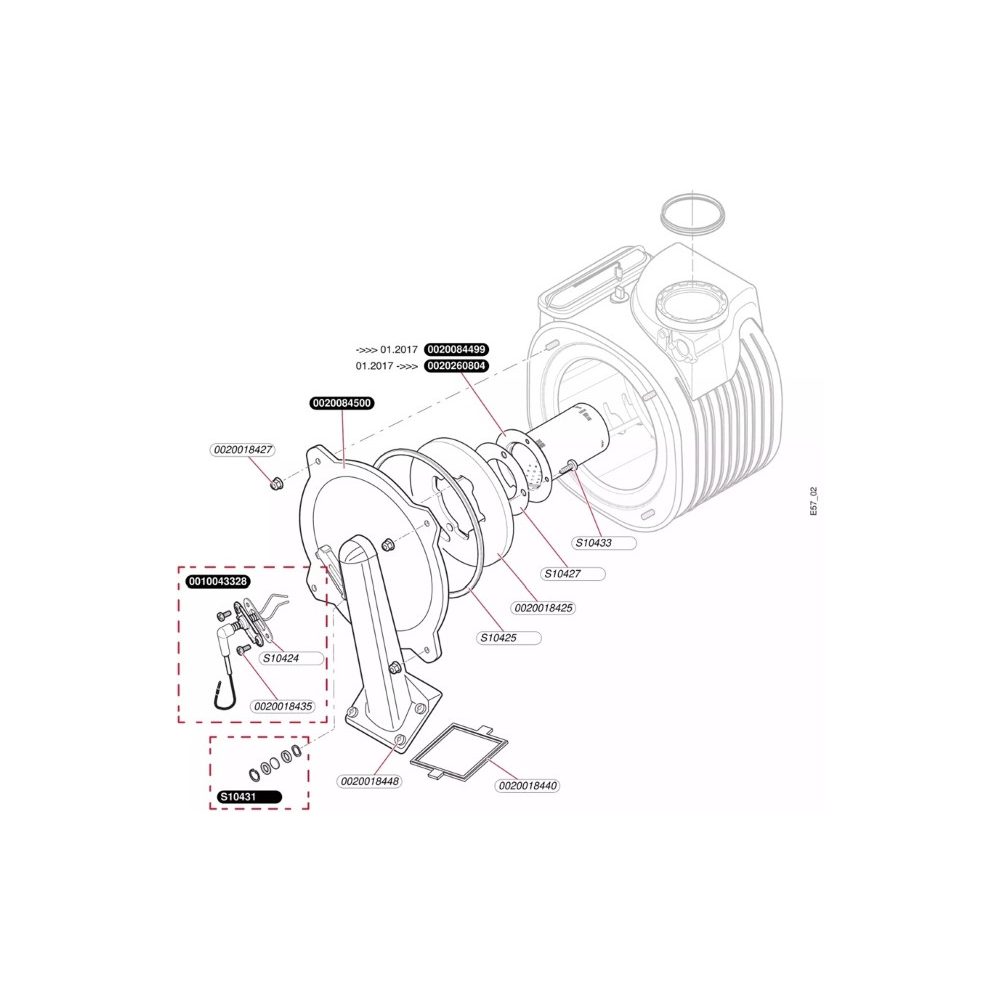

3-Gyújtó égő
![3-Gyújtó égő](https://www.fokabt.hu/img/19907/catpic_972664/680x680,r/972664.webp?time=1722005155)

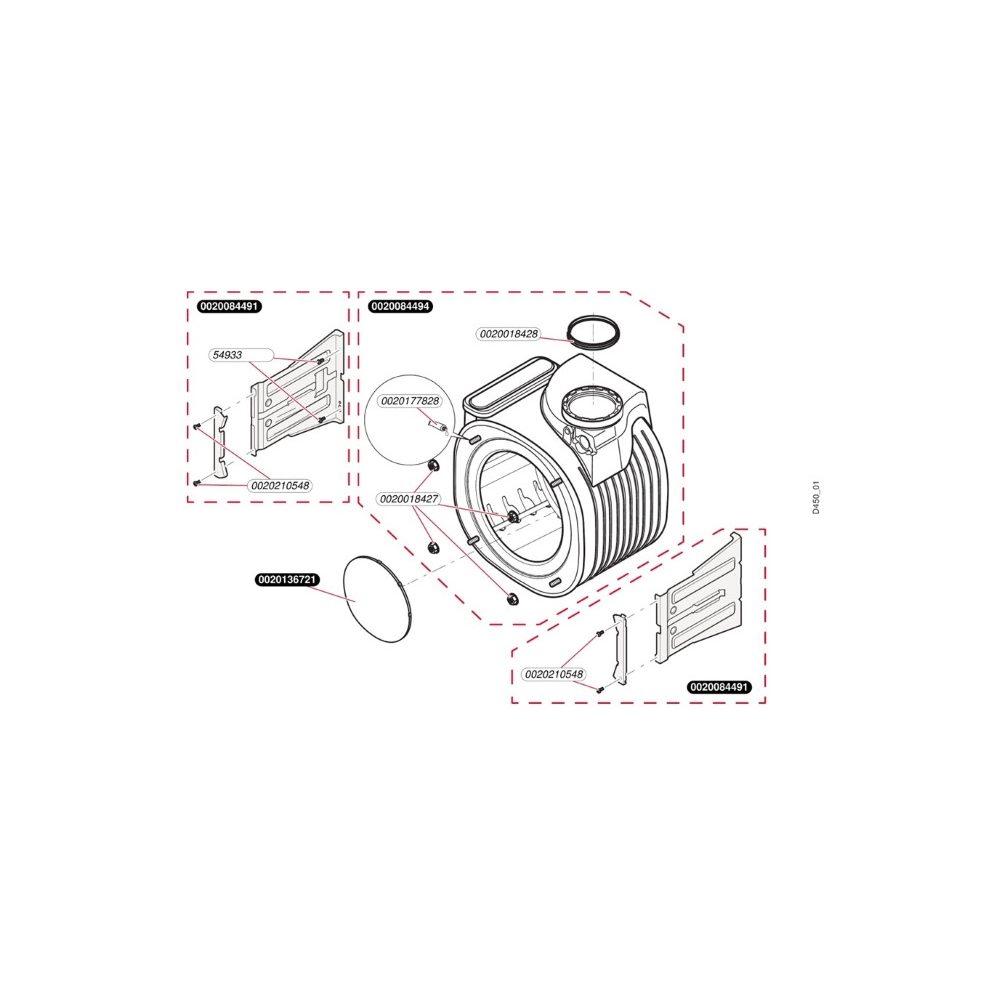

4-Hőcserélő
![4-Hőcserélő](https://www.fokabt.hu/img/19907/catpic_844767/680x680,r/844767.webp?time=1722005161)
5-Kábelek, elektronika
![5-Kábelek, elektronika](https://www.fokabt.hu/img/19907/catpic_142194/680x680,r/142194.webp?time=1722005170)
6-Kondenzátum elvezetés
![6-Kondenzátum elvezetés](https://www.fokabt.hu/img/19907/catpic_849516/680x680,r/849516.webp?time=1722005177)
7-Szivattyú- és áramlás érzékelő
![7-Szivattyú- és áramlás érzékelő](https://www.fokabt.hu/img/19907/catpic_199508/680x680,r/199508.webp?time=1722005186)
8-Tágulási tartály
![8-Tágulási tartály](https://www.fokabt.hu/img/19907/catpic_186877/680x680,r/186877.webp?time=1722005192)
9-Ventilátor
![9-Ventilátor](https://www.fokabt.hu/img/19907/catpic_809341/680x680,r/809341.webp?time=1722004985)
