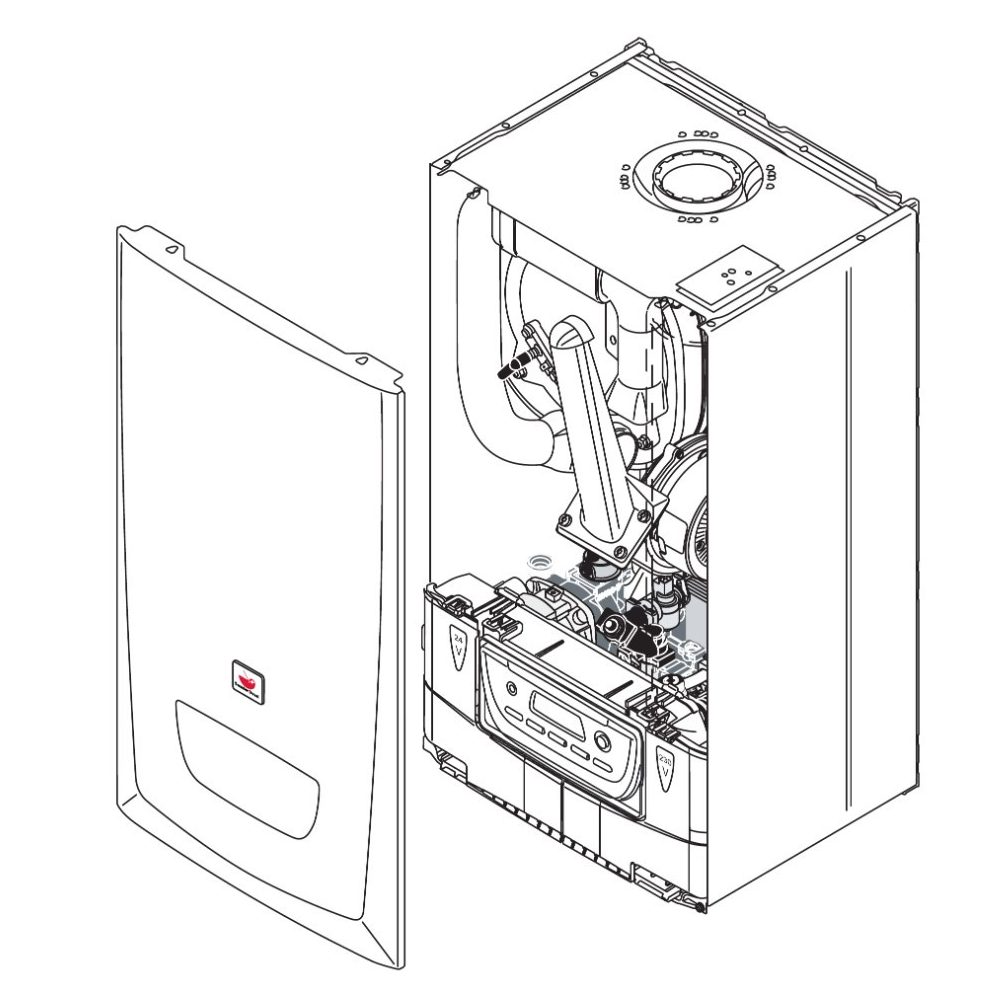

Saunier Duval Thema Condens F25-A robbantott ábra
Az alábbi kategóriában láthatja a Saunier Duval Thema Condens F25-A gázkazán robbantott ábráját. Ez a gázkazán egy olyan rajza, mely az alkotó elemeit méretarányosan, egymástól eltolva ábrázolja a készülék gyártója. Ezt külön részegységekre bontva adja meg, amit egy lenyíló ablakban láthat.
Márka: Saunier Duval
Modell: Thema Condens
Típus: F25-A
Cikkszám: 0010008837
Gyártási idószak: 2010 - 2015
A lenti feliratokra kattintva ingyenes letöltheti a készülék dokumentációját:
![Saunier Duval Thema Condens F25-A robbantott ábra](https://www.fokabt.hu/img/19907/catpic_562862/1000x1000,r/562862.webp?time=1721914730)

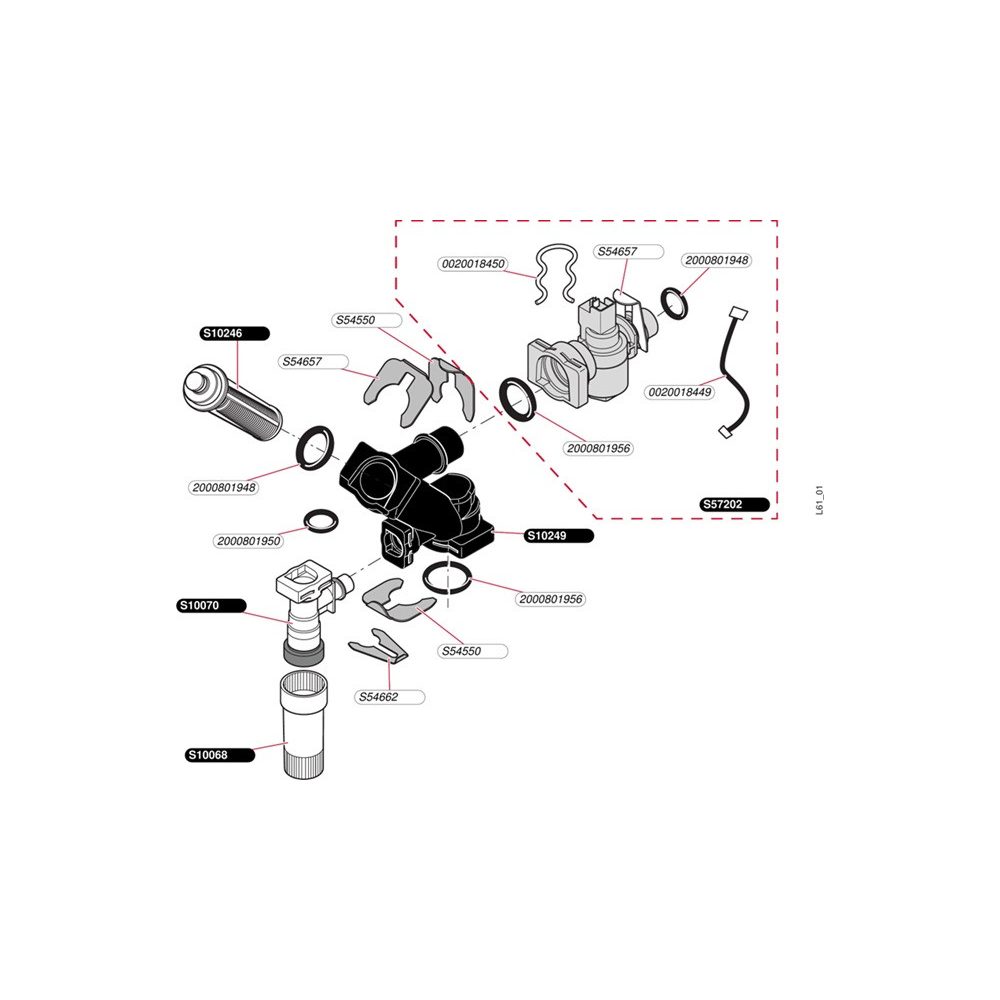

1-Áramlásérzékelő
![1-Áramlásérzékelő](https://www.fokabt.hu/img/19907/catpic_181094/1000x1000,r/181094.webp?time=1721915046)

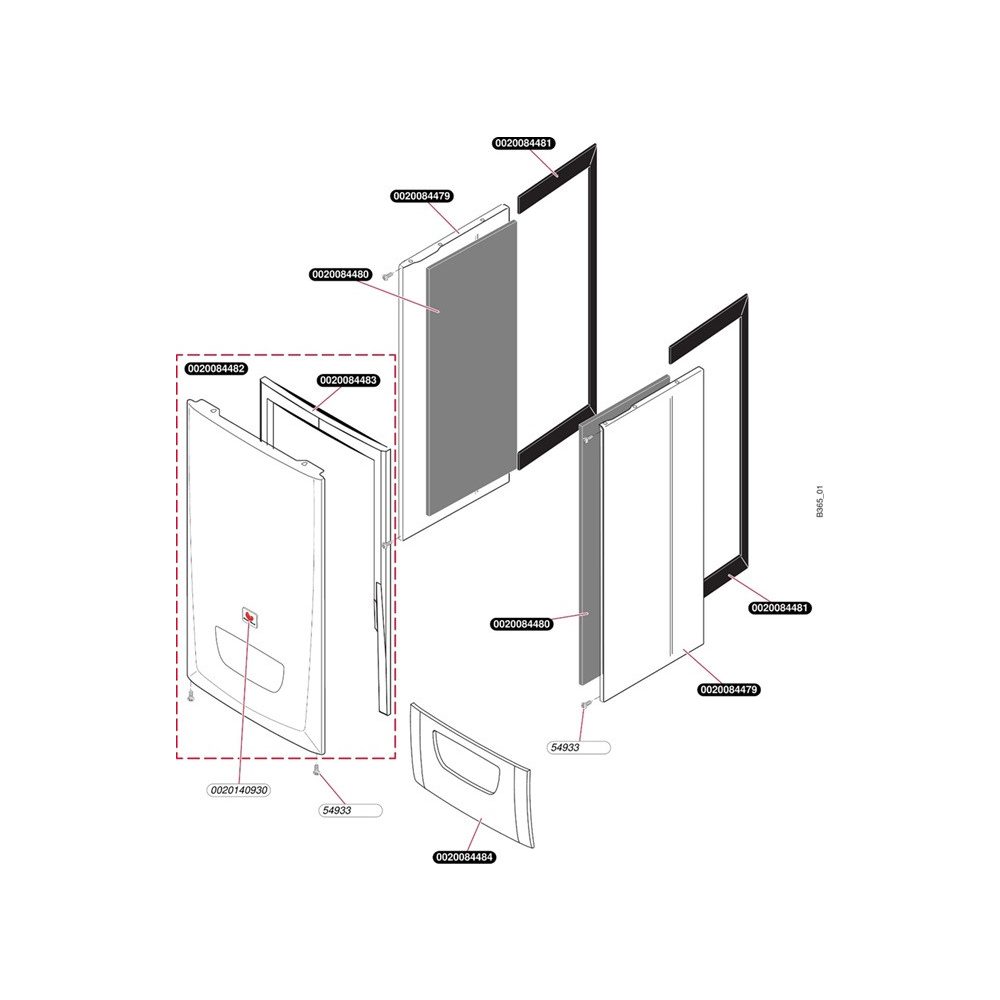

2-Burkolat
![2-Burkolat](https://www.fokabt.hu/img/19907/catpic_665636/1000x1000,r/665636.webp?time=1721915306)

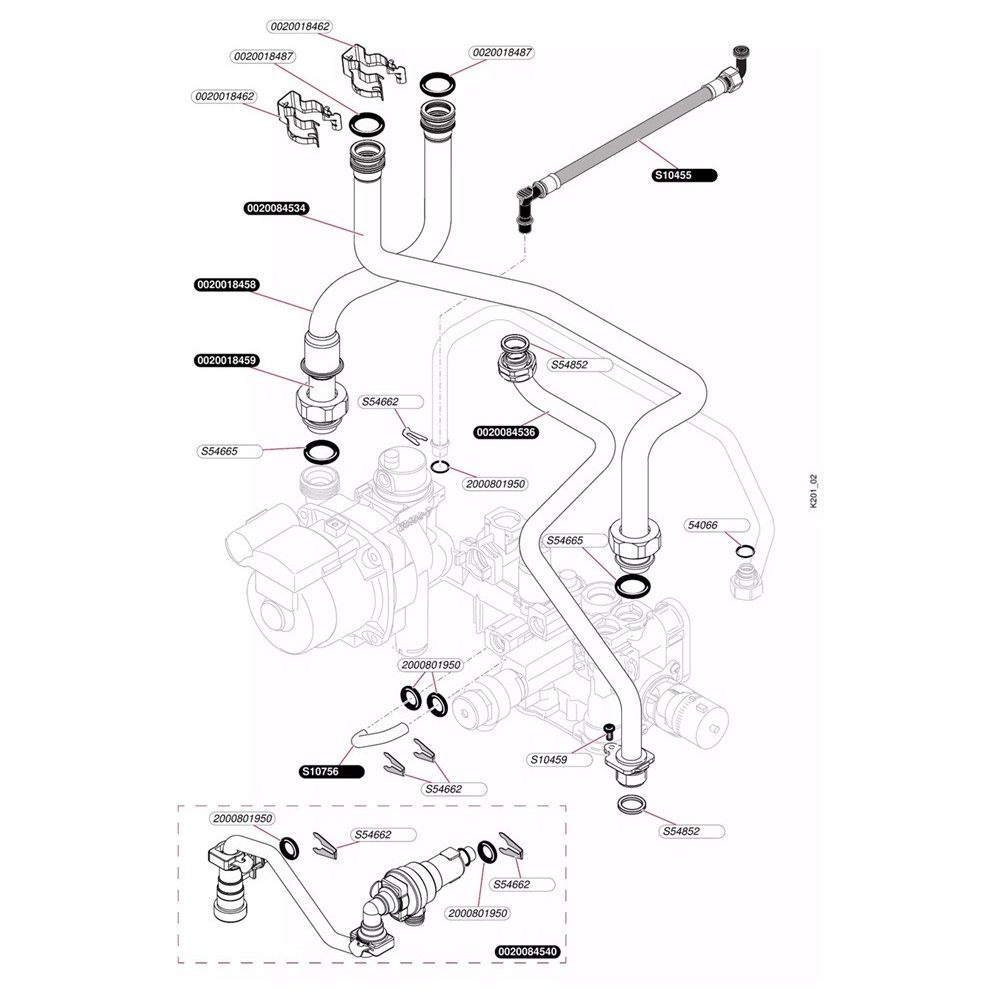

3-Csövek
![3-Csövek](https://www.fokabt.hu/img/19907/catpic_810708/1000x1000,r/810708.webp?time=1721915460)

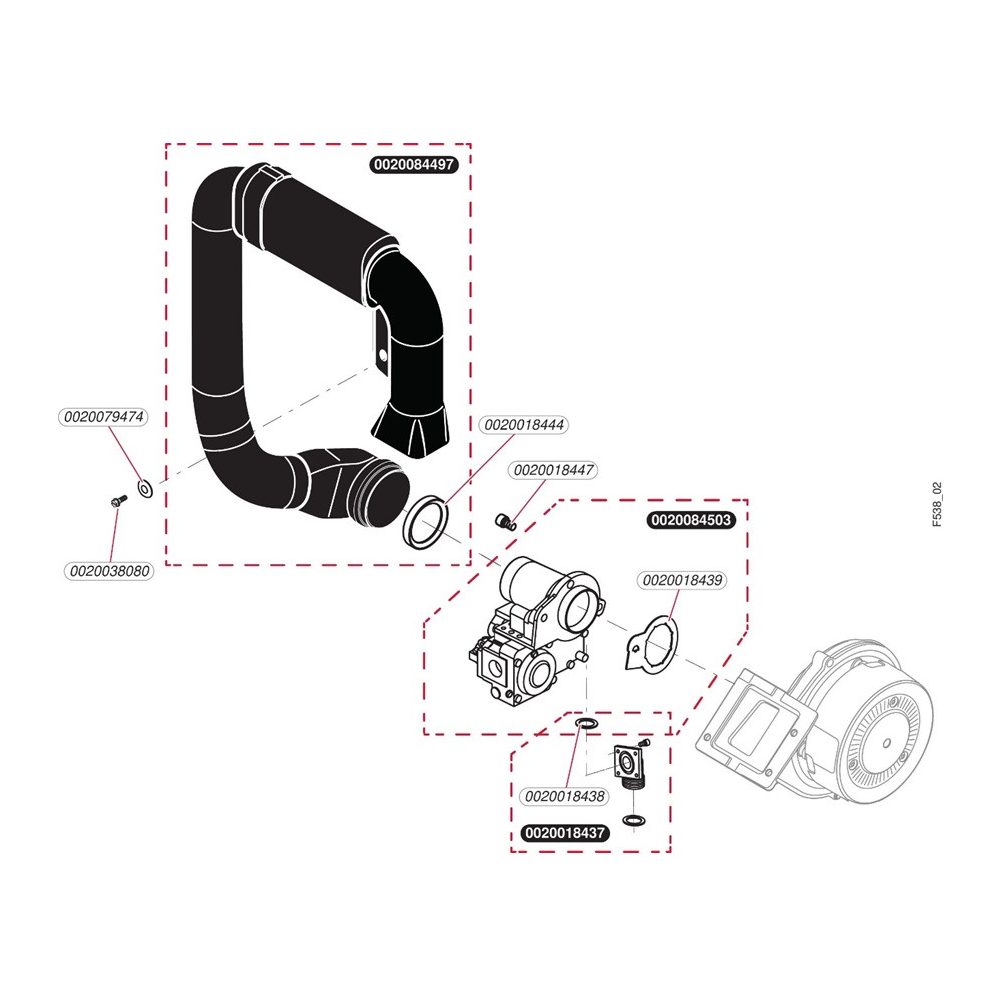

4-Gázszelep
![4-Gázszelep](https://www.fokabt.hu/img/19907/catpic_557503/1000x1000,r/557503.webp?time=1721915671)

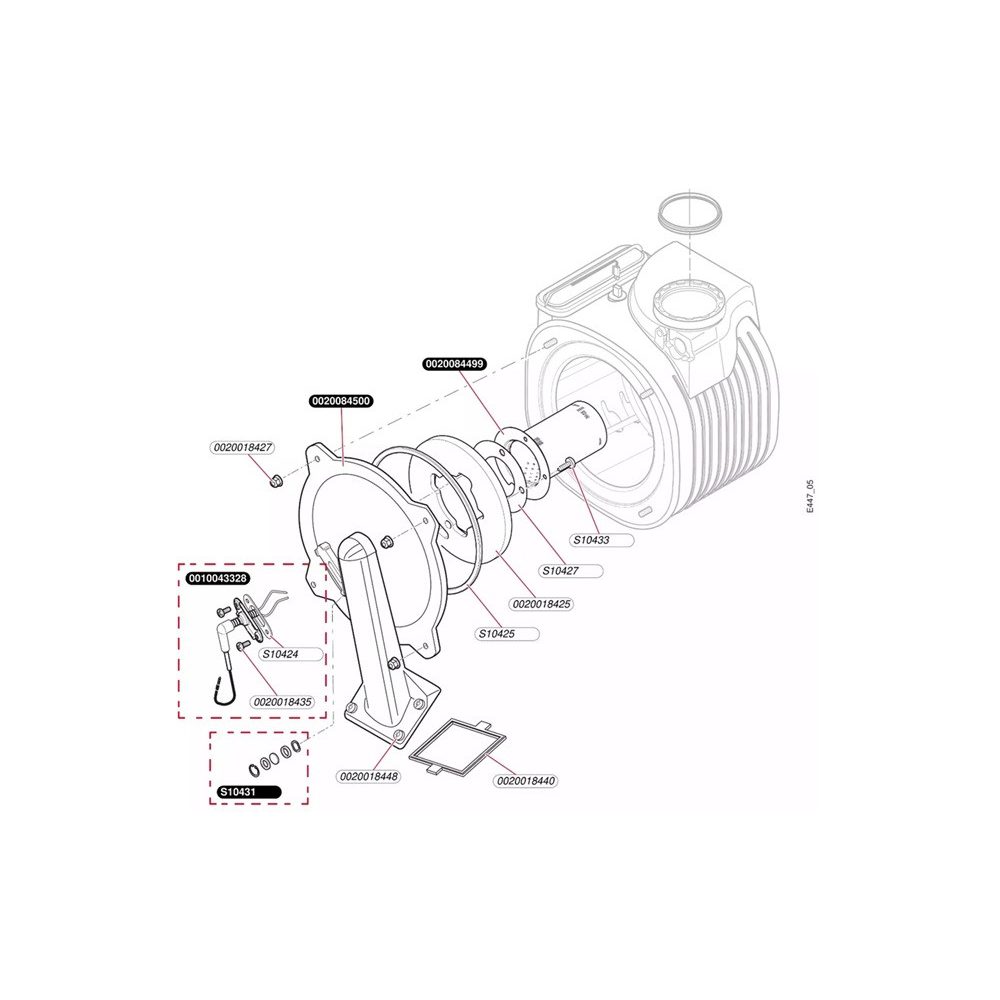

5-Gyújtó égő
![5-Gyújtó égő](https://www.fokabt.hu/img/19907/catpic_465974/1000x1000,r/465974.webp?time=1721915811)

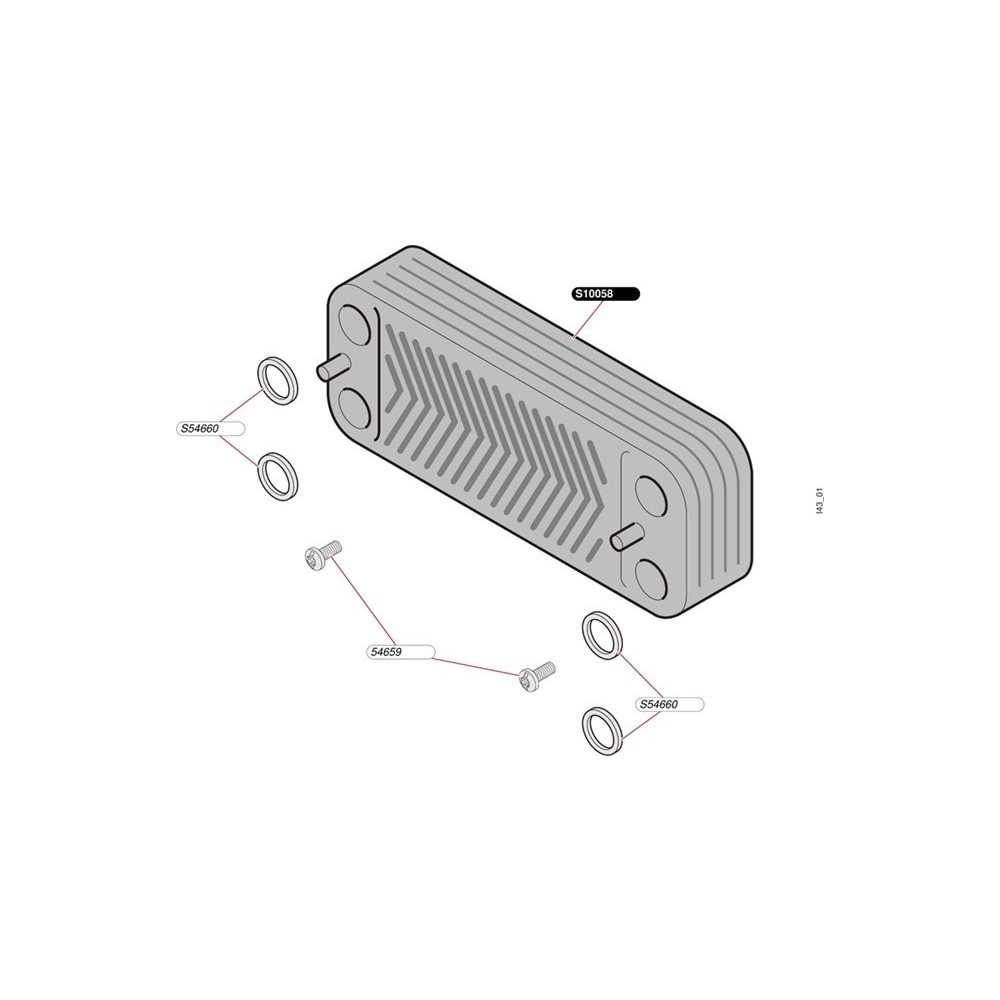

6-HMV hőcserélő
![6-HMV hőcserélő](https://www.fokabt.hu/img/19907/catpic_944569/1000x1000,r/944569.webp?time=1721915966)

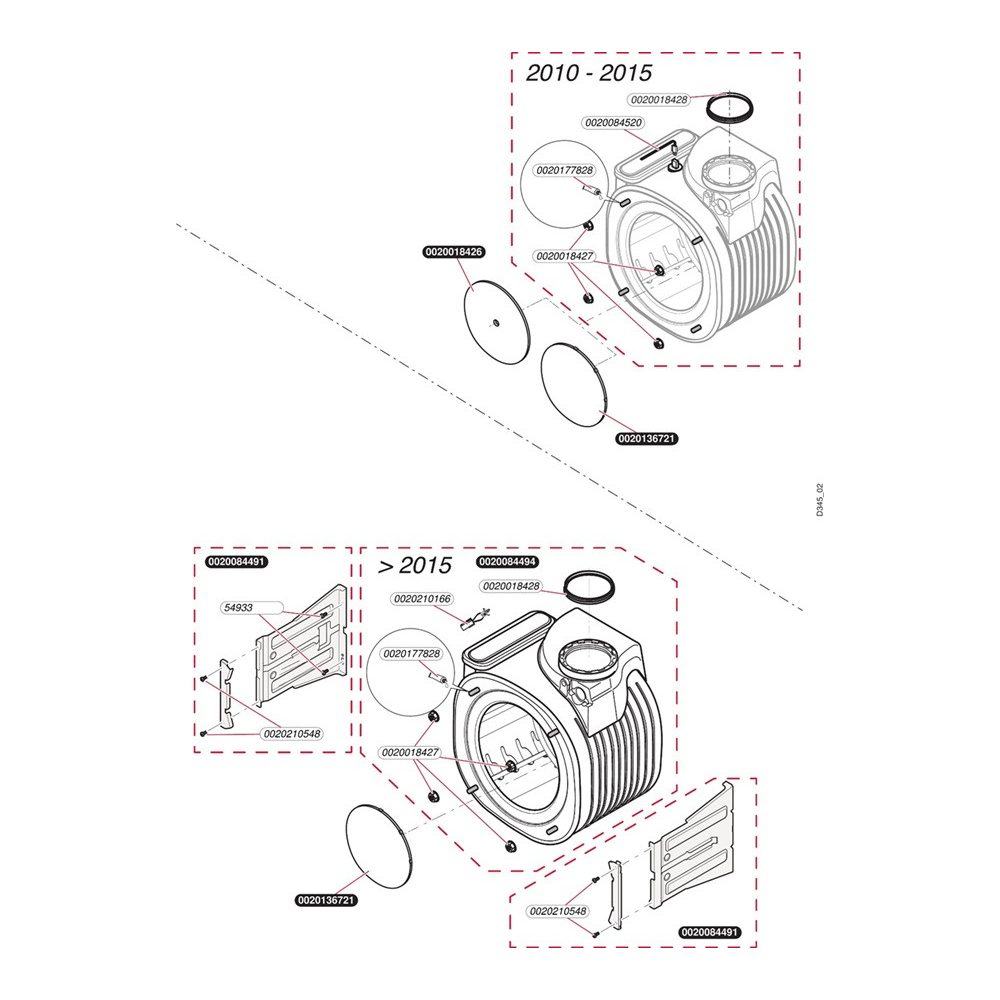

7-Hőcserélő
![7-Hőcserélő](https://www.fokabt.hu/img/19907/catpic_685241/1000x1000,r/685241.webp?time=1721916059)

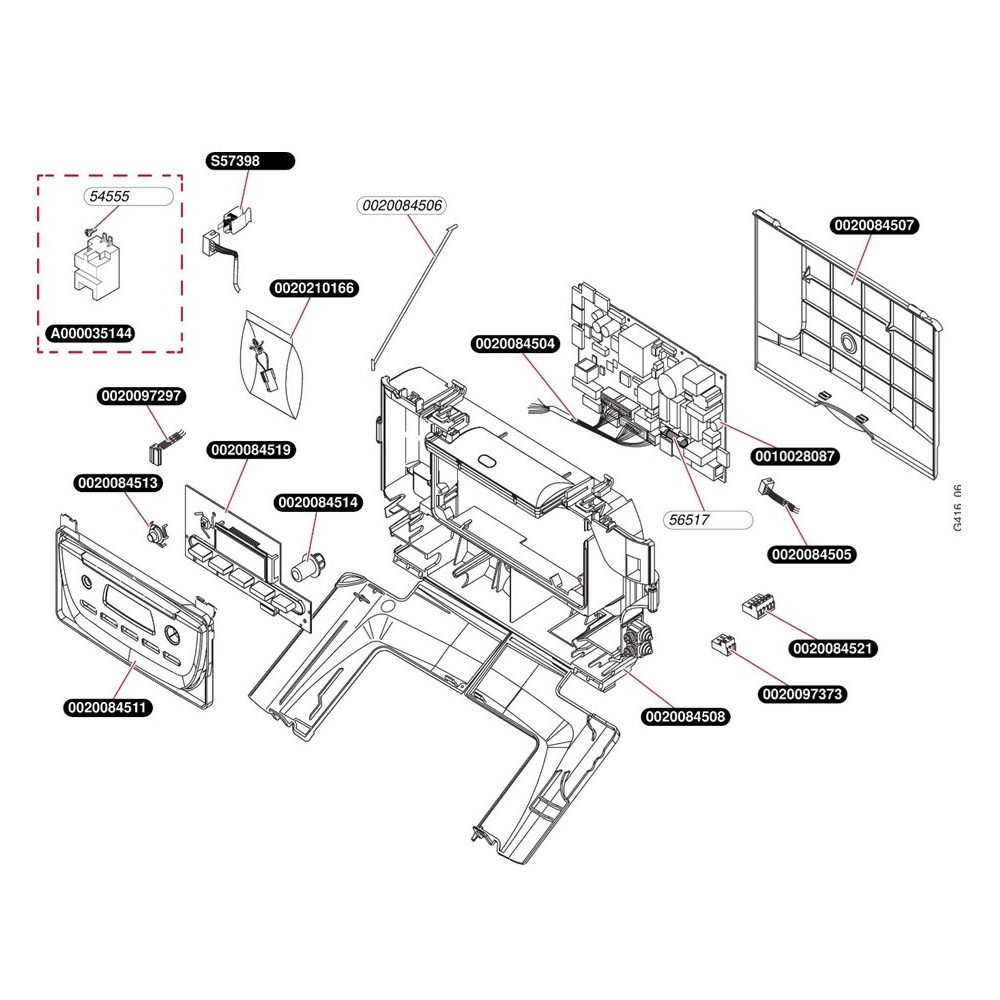

8-Kábelek, elektronika
![8-Kábelek, elektronika](https://www.fokabt.hu/img/19907/catpic_175669/1000x1000,r/175669.webp?time=1721916258)

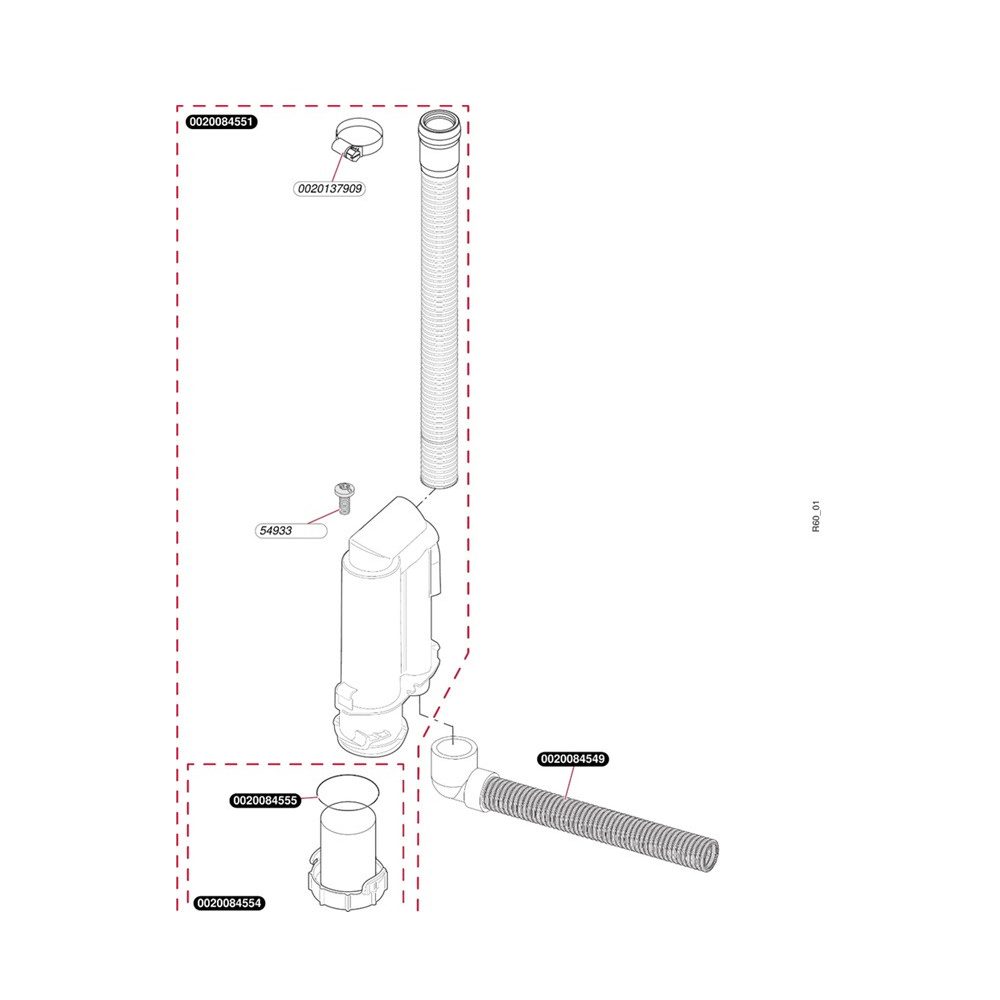

9-Kondenzátum elvezetés
![9-Kondenzátum elvezetés](https://www.fokabt.hu/img/19907/catpic_450489/1000x1000,r/450489.webp?time=1721916460)

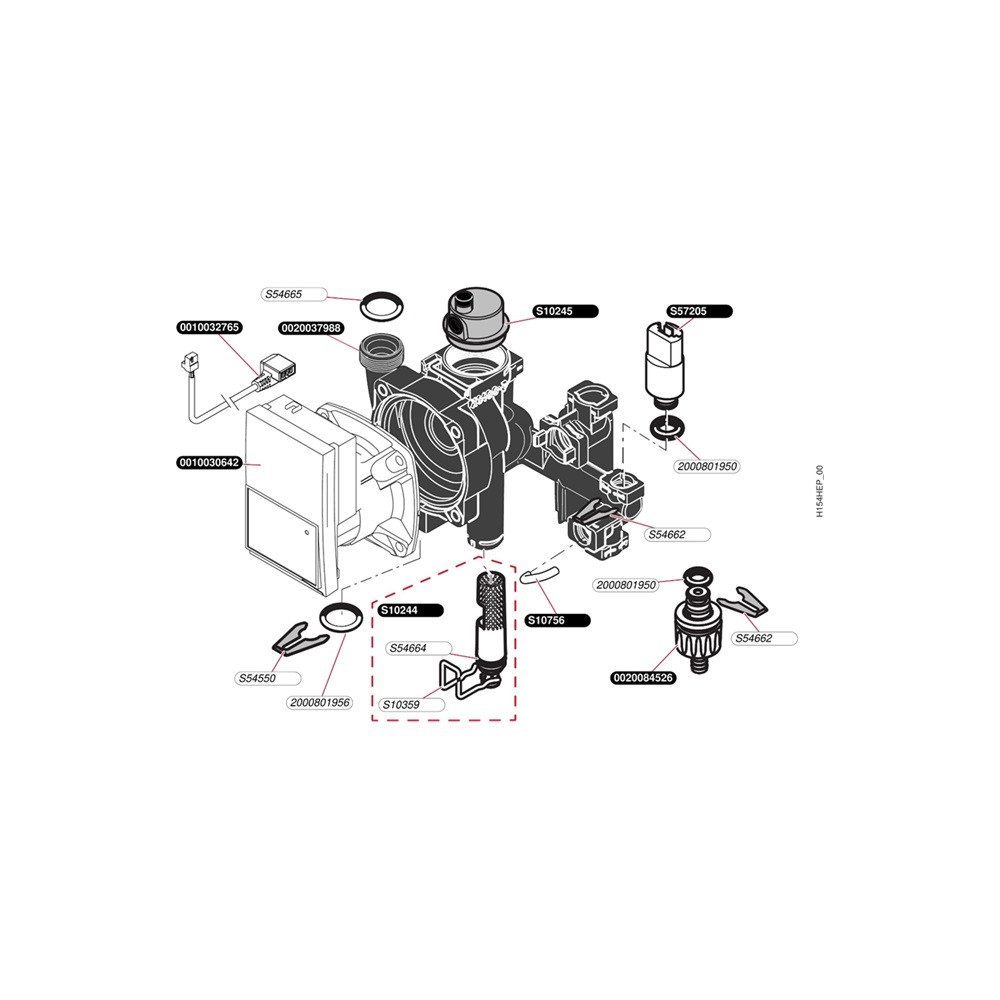

10-Szivattyú
![10-Szivattyú](https://www.fokabt.hu/img/19907/catpic_858431/1000x1000,r/858431.webp?time=1721916569)

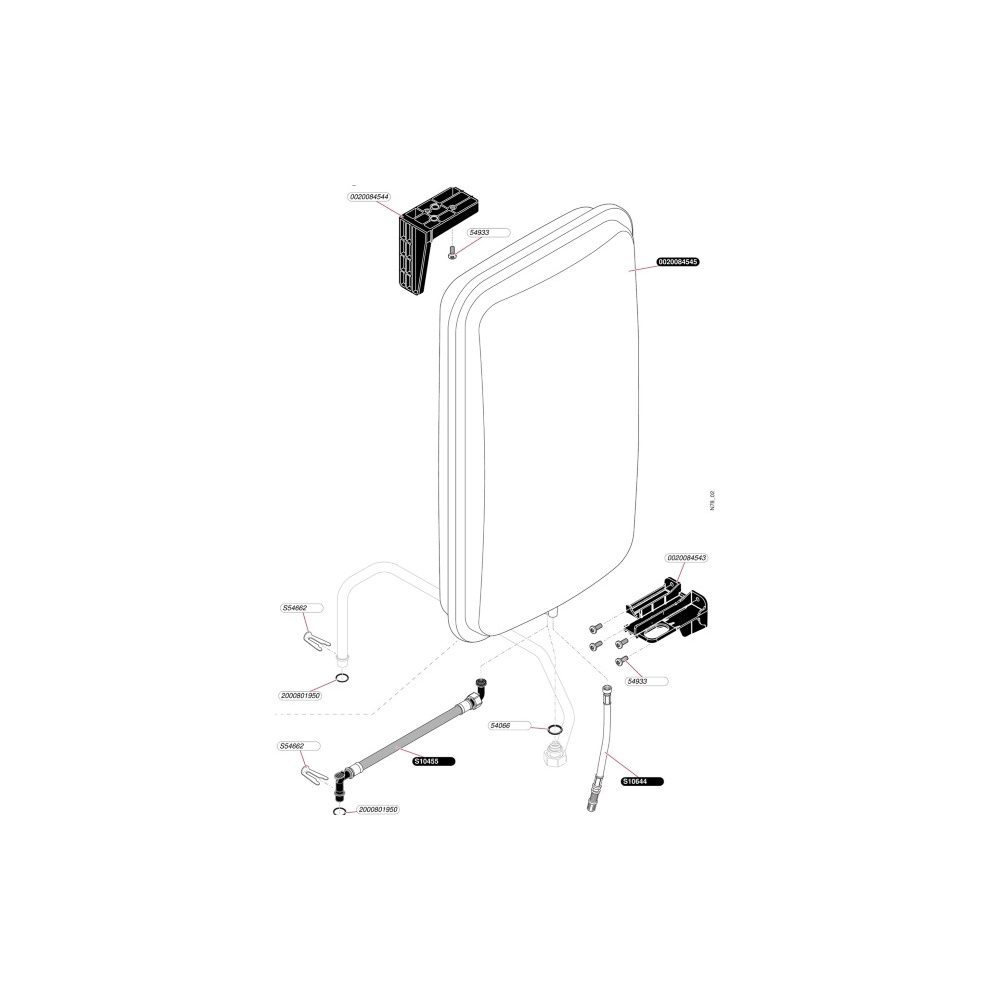

11-Tágulási tartály
![11-Tágulási tartály](https://www.fokabt.hu/img/19907/catpic_149994/1000x1000,r/149994.webp?time=1721991412)
12-Váltószelep
![12-Váltószelep](https://www.fokabt.hu/img/19907/catpic_195827/1000x1000,r/195827.webp?time=1721991422)

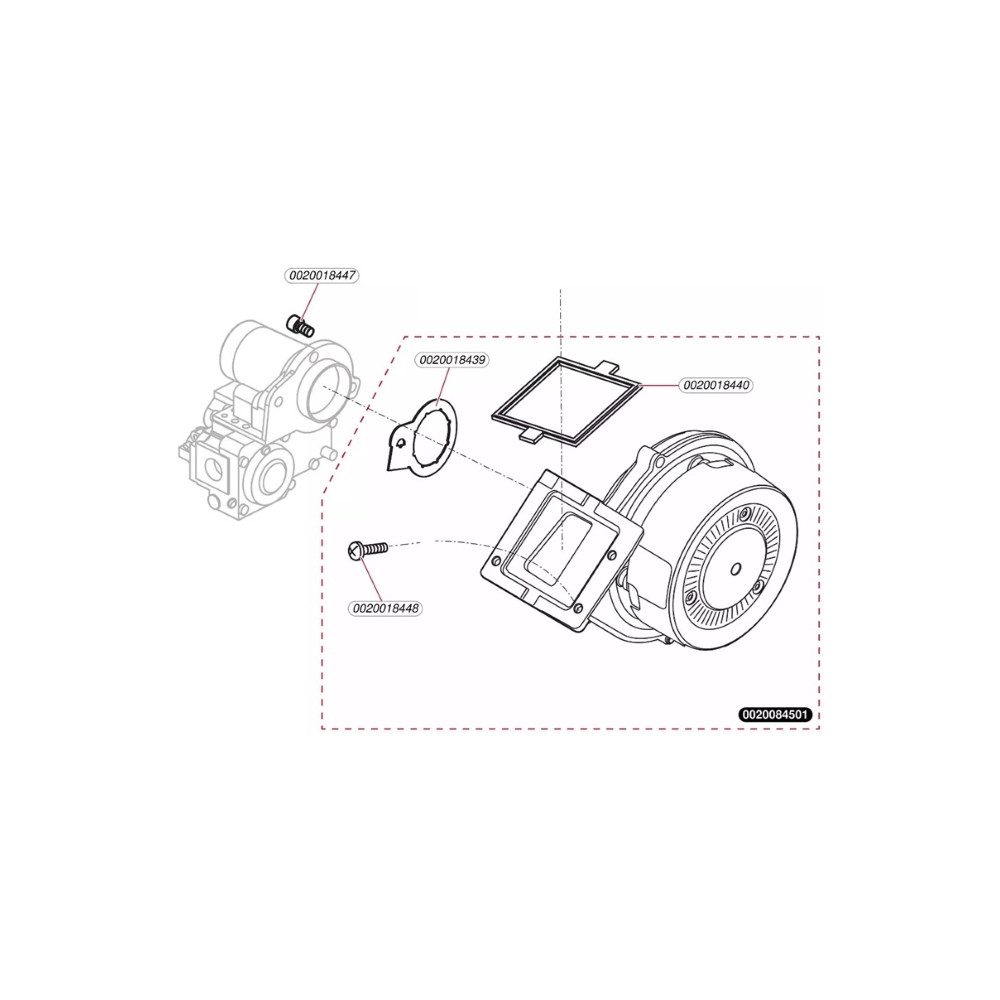

13-Ventilátor
![13-Ventilátor](https://www.fokabt.hu/img/19907/catpic_483161/1000x1000,r/483161.webp?time=1721991430)
Milyen hibakódot ír ki a Thema Condens kazán?
Amennyiben a hibát nem sikerül elhárítani, kérje szakember segítségét!
